기존의 BMS에서는 배터리 구성 요소 간 통신을 갈바닉 절연된 유선 데이지체인 방식으로 수행합니다. 유선 하네스는 현재 업계 표준이지만 설계 유연성을 제한하고 차량 중량과 제조 시간을 증가시킵니다.

무선 BMS(wBMS)에서는 유선이 아닌 2.4 GHz ISM 대역의 견고한 무선 라디오 집적회로를 사용하여 각 배터리 모듈이 셀 모니터링 컨트롤러(CMC)를 통해 배터리 관리 컨트롤러(BMC)와 연결됩니다. CAN 버스 케이블이나 isoSPI 연결 대신 무선을 사용하면 조립, 유지보수 및 셀 교체가 간편해집니다. wBMS는 차량 내 공간 및 중량 절감이라는 추가 이점도 제공하지만, 테스트 측면에서 해결해야 할 과제가 존재합니다.

Rohde & Schwarz WBMS 테스트 솔루션 - 생산 라인에 최적화된 자동화 테스트 시스템

Rohde & Schwarz는 Analog Devices Inc.(ADI)와 협력하여 초소형 wBMS 자동화 테스트 솔루션을 개발했습니다. 이 테스트 셋업을 통해 무선 BMS 모듈의 교정, 수신기·송신기 및 DC 테스트에 필요한 모든 항목을 빠르고 안정적으로 수행할 수 있어 실험실 검증과 생산 테스트에서 높은 수율을 보장합니다.

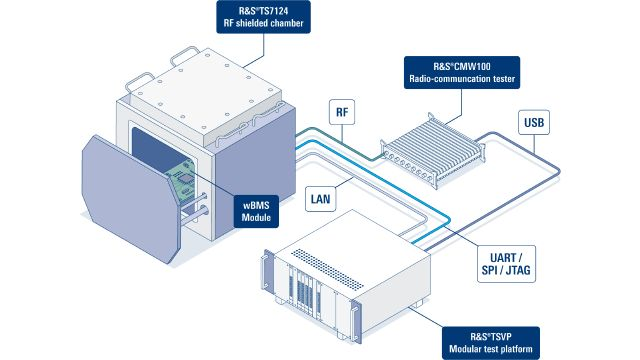

테스트 시스템은 R&S®CMW100 Radio Communication Tester, R&S®ExpressTSVP Universal Test and Measurement Platform, 그리고 R&S WMT Wireless Automated Testing software framework으로 구성됩니다. DUT(Device Under Tst)에 대한 무선 테스트(OTA)는 R&S®TS7124 RF shielded box와 같은 챔버 솔루션을 사용하여 간섭 없는 환경에서 수행됩니다.

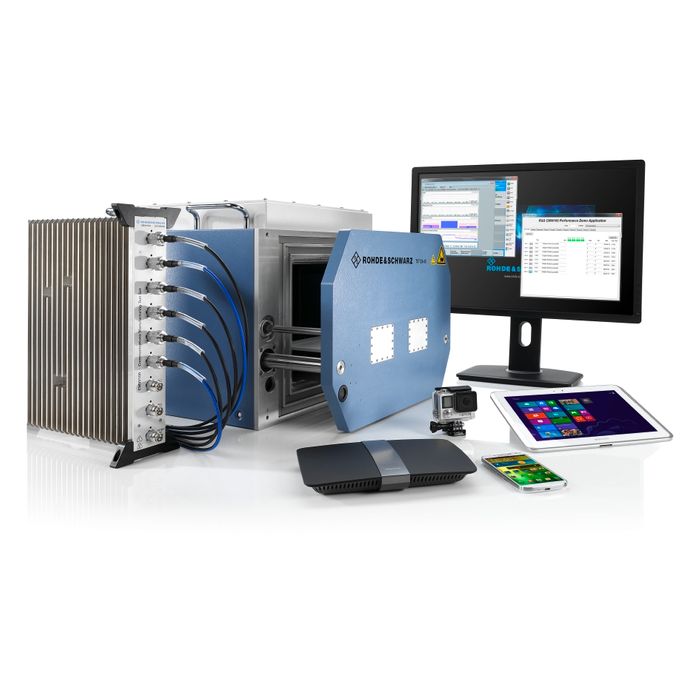

CMW100 - 무선 제품 테스트를 위한 선도적인 멀티 DUT, 멀티 테크놀로지 RF 테스터

CMW100 Radio Communication Tester는 CMW 플랫폼을 기반으로 합니다. 유연한 RF 인터페이스를 통해 최대 8대의 기기를 동시에 테스트할 수 있습니다. CMW100의 원격 제어 및 측정 개념은 CMW500과 호환됩니다. CMW100은 Non-signaling 모드(분석기/발생기)를 통해 비용 효율적인 무선 제품의 교정 및 검증에 최적화되어 있습니다. 이 솔루션은 새로운 친환경 하드웨어 개념으로 에너지 소비를 극도로 낮춘 초소형 크기로 설계되어 완전 자동화 로봇 생산 라인에서 사용하는 데 적합합니다. LTE, 5G NR, WLAN, Bluetooth®, IoT 기술을 지원하므로 현재와 미래에 활용할 수 있습니다.
