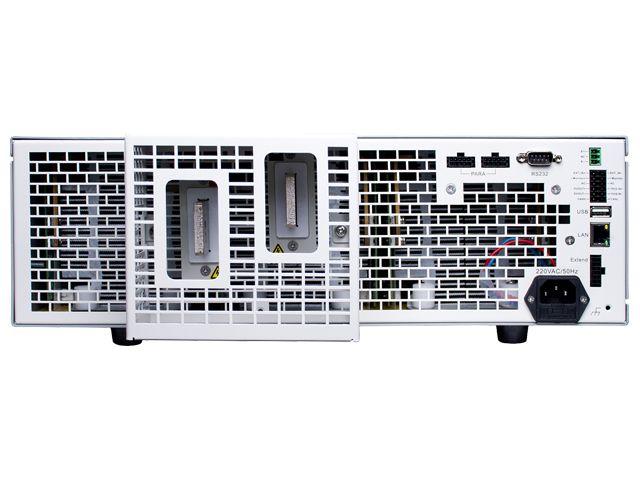

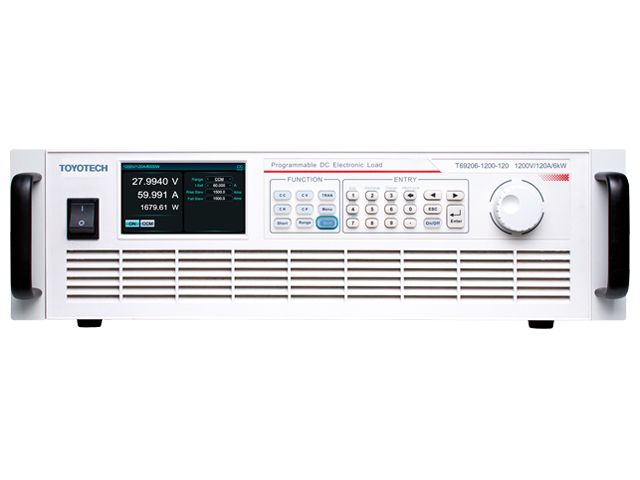

N69200 시리즈는 높은 신뢰성, 고정밀, 다기능을 갖춘 고성능·고출력 프로그래머블 DC 전자부하 장비입니다.
N69200 시리즈는 150V, 600V, 1200V, 2400V의 전압 사양을 제공하며, 표준 19인치 3U 섀시 기준으로 최대 6kW 출력을 지원합니다. 병렬 제어를 지원하여 Master+Master 및 Master+Slave 방식으로 전력 확장이 가능하며, 전압·전류·전력·저항에 대해 각각 3가지 레인지를 지원하고 고정밀 측정 기능을 제공하여 단일 장비로도 넓은 시험 범위를 커버할 수 있습니다.

주요 특징 (주요 특징)

• 독립형 입력 전원 구성: 2~60kW, 3U / 6kW의 고전력 밀도

• 전압 범위: 0~150V / 0~600V / 0~1200V / 0~2400V

• 전류 범위: 최대 2500A

• CV, CC, CP, CR 3-레인지 구조로 광범위한 측정 범위 제공

• 전류 측정 정확도: 0.04% + 0.04% F.S.

• 전압 측정 정확도: 0.015% + 0.015% F.S.

• 단시간(3초 미만) 1.6배 과부하 전력 인가 가능

• CV 루프 속도 조절 가능: 다양한 전원 장치와 최적 매칭

• 전압/전류 샘플링 속도: 최대 500kHz

• 병렬 제어 지원: Master+Master, Master+Slave 방식 전력 확장

• SEQ 테스트, 방전 테스트, 충전 테스트, OCP/OPP 테스트 및 단락(쇼트) 시뮬레이션 지원

• 동작 모드: CC, CV, CP, CR, CV+CC, CR+CC, CV+CR, CP+CC

• 전류 모니터링 출력, 외부 프로그래밍 입력, 외부 트리거 입력, 10kHz 사인파 프로그래밍 입력 지원

• 30kHz 고속 다이내믹 모드 및 다이내믹 주파수 스윕 기능

• 시간 측정 및 상승/하강 시간 측정 정확도: 10μs

• 임의 파형 부하 시험 기능 (옵션): 최대 20kHz 사인파, USB 메모리 임포트 지원

• 등가 직렬 저항(ESR) 테스트 기능 (옵션)

• 소프트 온/오프 기능, 전류 발진 보호 기능

• OCP, OVP, OPP, OTP 및 역접속 감지 등 다중 보호 기능

• 파라미터 100그룹 저장 및 고속 호출 지원

• LAN / RS232 / CAN 통신 인터페이스 기본 제공, GPIB 옵션 지원

• MPPT(최대 전력점 추종) 기능 지원

적용 분야 (응용 분야)

• 연료전지 스택 및 시스템, 리튬 배터리 팩, 슈퍼커패시터, 태양광 모듈 등 신재생에너지 분야

• 산업용 전원, 서버 전원, 통신 전원 등 고출력 DC 전원 장치

• UPS, DC-DC 컨버터, 차량용 온보드 차저(OBC) 등 전력 전자 제품

• 발전기 세트, 에너지 저장 시스템(ESS), DC 충전기(충전 스테이션) 등 전원 설비

• 컨택터/릴레이, 자동차 고전압 부품 등 DC 고출력 장치 시험
