(주)대현텔레메트리 - MANNER XtreMA 고속, 고정밀 토크 플랜지 신제품 시리즈 공개
)
독일 MANNER XtreMA / XtreMAX High-Speed Torque Flange 시리즈 소개
(주)대현텔레메트리는 독일 MANNER Sensortelemetrie의 최신 XtreMA / XtreMAX 고속 토크 플랜지 시리즈를 소개합니다.
이번 제품군은 고속 회전 환경, 고정밀 측정, 높은 내구성을 요구하는 파워트레인 및 모터 개발 분야에 최적화된 프리미엄 솔루션입니다.
1. Flexible & Proven - 유연하며 검증된 기술력
MANNER의 유도식 기술은 다양한 플랜지, 스테이터 환경에서도 안정적인 데이터를 제공합니다.
고유동성 스테이터 설계
- 축 방향 공차 (±20 mm)
- 반경 방향 간격 최대 50mm
- 진동 및 조립 오차에도 충돌 및 고장 위험 최소화
- 설치 오차가 있어도 신호 품질 유지
완전 디지털 방식의 신호 전송
- 통신 경로 간섭이 없으며 높은 전송 신뢰도를 보장합니다.
2. MANNER만의 고강성 기계 설계
- 정격 토크의 400%까지 허용
- 파손 토크는 정격의 800%
- 높은 굽힘 허용치 제공합니다.
고정밀 옵션으로는
- 온도 드리프트 보정 (-40 ~ +160℃)
- E-Modul 보정
- 회전 속도 보상
- 기생력 보정 기능
환경 보호 등급
- 오일 미스트, 그리스 대응
- IP67 / Saltwater 방수 등급
- ATEX 옵션 가능합니다.
3. Dual & Digital - 다양한 출력 인터페이스
스테이터는 다양한 아날로그 및 디지털 출력으로 구성 가능하며, OEM, 테스트 벤치 환경과 완벽 호환됩니다.
아날로그 출력
- ±10 V
- 4 ~ 20mA
- 주파수 출력 60 ~ 90 kHz
디지털 출력
- Ethernet
- EtherCAT
- WLAN
- CAN
- Health Monitoring 인터페이스 지원
또한 일체형 Pick-Up 버전 또는 캐비닛 장착형 컨트롤러 구성이 가능합니다.

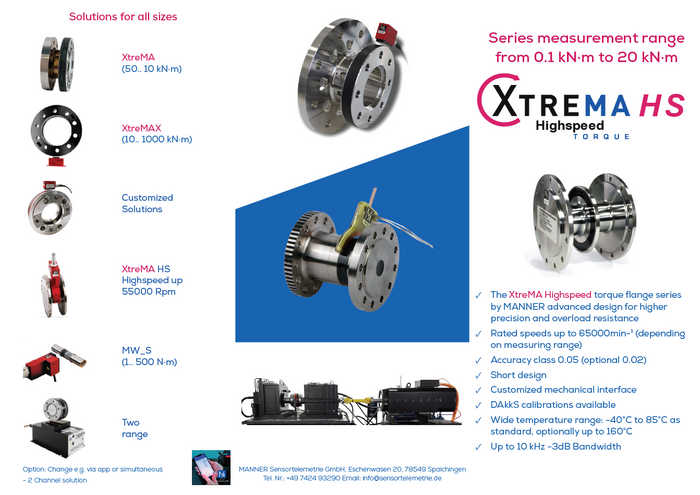

4. XtreMA Series - 고속, 고정밀 토크 측정의 새로운 기준
XtreMA (50 ~ 10kNm)
- 최대 65,000 RPM 고속 회전
- 정확도 0.05% (요청 시 0.02%)
- 초슬림, 단축 설계
- 맞춤형 기계 인터페이스 제공
- DAkkS 교정 가능
- 온도범위 -40 ~ +85℃ (옵션 160℃)
- 대역폭 최대 10kHz
측정 범위 : 0.1 kNm ~ 20 kNm
5. XtreMAX Series - 초대형 토크 측정 솔루션
XtreMAX (10 ~ 1000 kNm)
- 산업용 대형 샤프트, 선박 시스템, 고출력 모터 적용 가능
- 모든 구조 커스터마이징 가능
6. XtreMA HS / MW / Two Range 시스템
- HS(HighSpeed) : 초고속 회전 환경 (최대 55,000 RPM)
- MW series (1 ~ 500 Nm) : 소형, 중형 측정용
- Two-Range System : 앱 기반 범위 전환, 2채널 동시 측정이 가능합니다.
(주)대현텔레메트리는 EV 및 하이브리드 파워트레인 개발, 고속 회전 요소 측정, 대형 산업용 샤프트 테스트 등 다양한 분야에서 필요한 고정밀, 고속 측정 솔루션을 제공합니다.
