하이브리드 및 전기차용 최신 전기 구동 시스템은 높은 출력 밀도를 가지며, 이는 로터 내부 온도 측정 기술에 매우 높은 요구 조건을 부여합니다. 온도 측정은 모든 운행 조건에서 모터의 열 거동을 정확하게 파악하기 위한 핵심 요소이며, 이를 통해 개발자는 어떤 주행 상황에서도 임계 온도가 초과되지 않도록 설계할 수 있습니다.

2. 고도화된 전기모터용 고신뢰 온도 텔레메트리 기술

전기모터의 "심장부"인 로터 내부에서 온도를 측정할 때는, 고온, 고속 회전, 강한 전자기 영향, 협소한 공간 등 매우 까다로운 조건이 동시에 발생합니다. 이러한 환경에서 MANNER Sensor Telemetry의 기술력이 빛을 발합니다.

- 최대 200℃의 온도 내성

- 강력한 전자기 내성

- 오일 및 윤활유 환경에서도 안정

- 초소형 설계와 고속 회전(최대 30,000 RPM) 대응

- 항공 산업 수준의 고속, 고내구 설계 기술이 가능합니다.

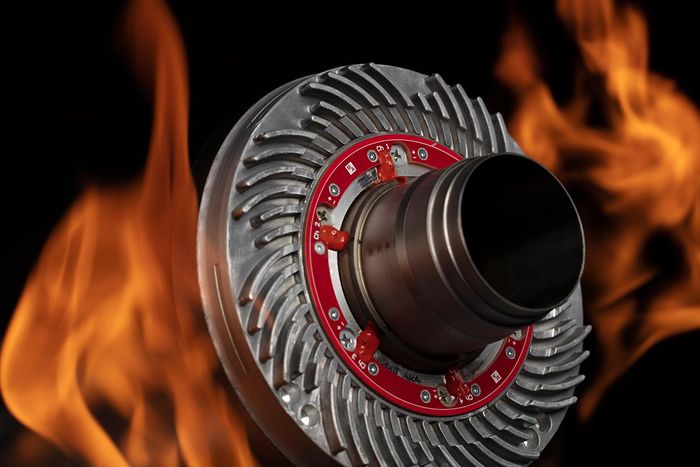

3. 6채널 전기모터 온도 텔레메트리 시스템의 로터 및 스테이터 구성

모터 시동, 가속, 오르막 주행 등 모든 조건에서 온도 제어는 안정적인 양산품 개발의 핵심입니다. 특히 희토류 기반 영구자석은 큐리점을 초과하면 자성을 잃을 수 있어, 온도 측정은 매우 중요한 개발 요소입니다.

MANNER의 취득 장치 및 텔레메트리 모듈은 가장 가혹한 조건에서도 1℃ 정확도로 측정하며, 고객 요구 시 0.2℃ 이하의 디지털 보정도 제공합니다.

4. 편의성과 내구성 - 센서 및 데이터 전송 구조

MANNER의 전기모터 온도 측정 솔루션은

- J / K 타입 열전대

- 또는 Pt100 온도 센서를 모두 사용할 수 있습니다.

일반적으로 두께 0.5mm의 매우 얇고 유연한 열전대를 사용하며, 배선용 구멍 크기는 모터 성능에 영향을 주지 않습니다. 로터 내부 측정 지점까지의 센서 배선은 MANNER가 직접 수행하여 고신뢰성을 보장합니다.

- 로터 텔레메트리 : 높은 EMC 내성, 최대 30,000 RPM

- 초소형 모듈 설계로 좁은 공간에도 자유롭게 통합 가능

- 모든 로터 형상에 맞춘 커스터 마이즈 가능합니다.

측정 데이터는 로터에서 디지털화된 뒤 소형 스테이터로 전송됩니다. MANNER는 지금까지 500개 이상의 전기모터 온도 측정 텔레메트리 시스템을 주요 OEM 및 글로벌 고객에게 납품한 사례가 있습니다.

시스템은 로터 내부 또는 권선 부분 등 원하는 모든 위치에 설치할 수 있습니다.

5. 신뢰성 높은 데이터 취득 및 평가

측정된 온도 데이터는 비접촉 방식으로 정지 측으로 전송되며 아날로그 및 디지털 출력으로 제공합니다.

모든 텔레메트리 모듈은 최대 200℃까지 견딜 수 있습니다.

고객 요청 시 데이터는 직접 ℃ 단위로 출력되어 해석 과정이 더욱 쉬워집니다.

6. 숙련된 엔지니어링 - 최적화된 설계의 핵심 포인트

MANNER의 초소형 모듈 기술은 엔지니어링팀이

- 링(Ring) 타입

- 또는 탄환(Bullet)타입 등 다양한 형상으로 로터 내부에 최적화된 구조로 설계할 수 있게 해줍니다.

7. MANNER 온도 텔레메트리 기술의 핵심 장점 포인트

- 고온, 고속 환경에서도 탁월한 내구성

- 강력한 전자기 내성

- 전문 엔지니어링 기반의 맞춤 설계

- 유지보수 불필요

- 사실상 무제한의 수명

- 개발자에게 가장 정확한 데이터를 제공하는 업계 최고 수준의 기술력

30년 넘게 MANNER는 회전체 및 서스펜션 부품에서 센서 데이터를 비접촉으로 전송하는 기술에 집중해 왔습니다.

MANNER의 철학은 딱 " 다른 곳에서 해결하지 못하는 문제를 해결하는 것 - 그것이 바로 우리의 전문성입니다."
